A passzívház nyílászáróinak beépítése eltér a hagyományostól. Az ablakok csatlakozása a homlokzathoz ugyanis hő-hídként jelentkezik, aminek a mutatószáma a PSZI(beépítés) és nagyban függ a beépítési módtól.
A mi épületünk EPS zsalus rendszerű, kívül 30 cm EPS utána 15 cm teherhordó beton mag, belül pedig 5 cm EPS. Az ablakok rögzítési síkja a 30 cm-es külső EPS rétegben van, kb. 15 cm-re a külső falsíktól. Ennek egyrészt az az oka, hogy ebben a helyzetben a beépítési hő-híd minimális, másrészt ha beljebb tennénk a betonmag síkjába, akkor a 30 cm KÁVA nagy árnyékolást jelentene.
Az EPS zsalus rendszer előnye, hogy a külső 30 cm-es EPS réteg könnyen elviseli az ablak súlyát, teherhordóként működik, így az ablakokat a beton maghoz elegendő vékony tokrögzítőkkel rögzíteni, mert ezek feladata nem az ablakok megtartása, hanem csak a pontos helyzetének beállítása addig, amíg az EPS és az ablaktok közötti részt PUR habbal nem fújjuk ki és az nem rögzíti be az ablakot.
Viszonylag egyszerű az ilyen szerkezettel épülő házakhoz az ablakok méretének a meghatározása is. Az ablakok magassága ugyanis a 25 cm-es elemek miatt célszerűen 25cm egész számú többszöröse kell legyen a szélesség pedig az 5 cm-el oszthatónak kell lennie. Ezek a beépítési méretek, a gyártási méretnek mindkét irényban 2-2 cm-rel kisebbnek kell lennie, hogy az ablak körül 1-1cm rés maradjon a beállításhoz és a PUR hab számára a rögzítéshez.
Ugyanez a feladat egy téglafalra ragasztott EPS rendszer esetén nagyságrendileg nagyobb, hiszen ott olyan konzolokat kell gyártani amik az ablakok súlyát ráterhelik a téglafalra hiszen a ragasztott EPS nyilván nem képes annak felvételére. A konzolok ugyanakkor hőhidak…
A másik probléma amit meg kell oldani; az ablaktok és az EPS közötti rés légtömör lezárása. A PUR hab ugyanis, ami kitölti ezt a rést, nem légtömör. Ezért az ablak tokra kívül és belül is ILLBRUCK szalagot kell ragasztani, ami rögzítés után eltakarja a PUR habbal kifújt rést. A belső szalag párazáró kell hogy legyen, a külső viszont páraáteresztő, hogy amennyiben mégis bejut a résbe a pára az kifelé ki tudjon száradni.
Az ILLBRUCK szalagról itt lehet olvasni, és a katalóguson a beszerzési hely is megtalálható, 50m-es tekercs ára kb. 15.000 Ft. (Ezt csak tájékoztatásul azért írom le, mert mi az építésnél a ház egy részébe az ablakok berakását az egyik legnagyobb magyarországi passzívház ablakokat is forgalmazó cég szakemberétől rendeltük meg. Ő a munkát meglehetősen drágán ugyanakkor rossz minőségben végezte el (volt ablak, amit ki is kellett vennünk később, mert több mint 2 cm-t tért el a függőlegestől a beállítása) és az ILLBRUCK szalagokat az árának a négyszereséért számította fel, amit sajnos csak utólag tudtunk meg. Természetesen a többi ablakot és a bejárati ajtókat már magunk állítottuk be, és az ILLBRUCK szalagokat is sikerült megfelelő áron beszereznünk hozzá, a fotók már erről készültek.

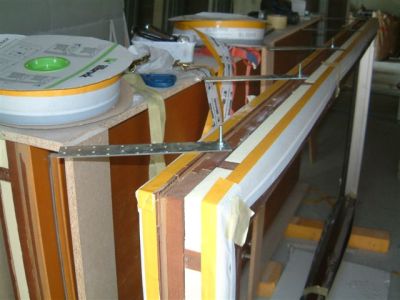

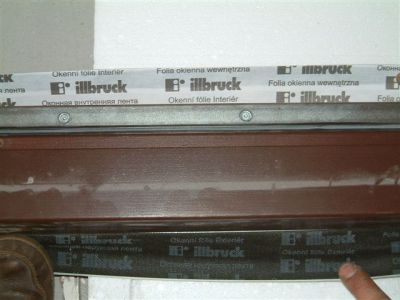

a külső belső szalagok elhelyezése:
a beépítő fülek elhelyezése:

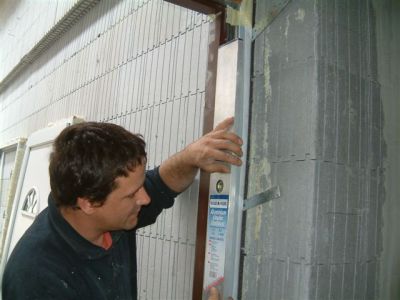

a nyílászáró elhelyezése függőleges beállítása tokrögzítők becsavarozása:

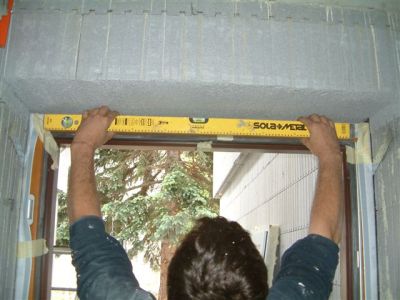

vízszintes beállítás szalagok:

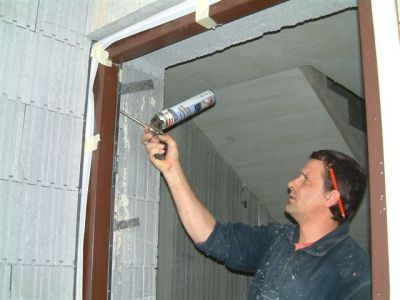

a beépítési hézag kitöltése purhabbal:

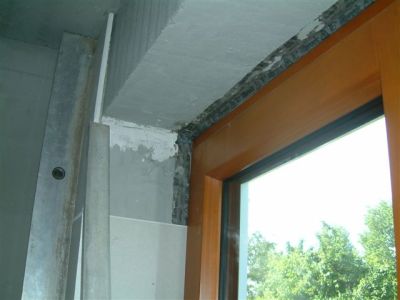

a belső párazáró szalag felragasztása a falhoz
Energeto 8000ED
Passzívház rendszer

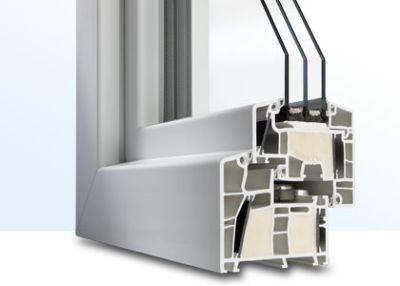

Műanyag ablak profil a modern ragasztási technológiának köszönhetően a szárny és tok kamra habbal töltött ,a merevítés pedig üvegszálas műanyag, ez által egy nagyon jó keret és szárny kombináció alakítható ki,amitől nagyon jó a hőszigetelő értéke. 6 kamrás rendszer egyszerű stílusban 85 mm beépítés mélységgel.Energeto 8000ED Passivhausfenster »
Az ALUPLAST IDEAL 8000 passzívház ablakrendszer elsőként alakította ki az acélmerevítés nélküli műanyag nyílászáróit az Aluplast Energeto-t. A belső speciális PowerDur merevítő lamellák és a ragasztott üveg technológia alkalmazása biztosítja az ablakok megfelelő stabilitását, újításának köszönhetően kiváltásra kerülnek a fémmerevítések, létrehozva a kiemelkedően jó hőszigetelést.
A jövő – Az energiafelhasználás csökkentése
A modern technológiának köszönhetően az Energeto® ablak rendkívül gazdaságos, a hőszigetelésben a profilszerkezet Uf = 0,82 W/m2K a teljes szerkezet 3 rétegű üvegezéssel Uw = 0,8 W/m2K, a megtakarítás mintegy 20%-os, míg a súlycsökkenés akár a 25%-ot is elérheti.
Passzív – innovatív
Az ablakszárny üveggel való összeragasztása innovatív, a műanyag ablakgyártás teljesen új dimenziója nyílik meg a hőszigetelés és az energia-megtakarítás területén. Az új technológia által nagyobb a betörésvédelem, szebb és karcsúbb a design, az alacsonyabb profilkialakításnak köszönhetően több beeső fényt biztosít otthonunk számára.
FA - Passzív FA-ALU ablak
Termékcsaládunk Passzív Fa - Alu tagjának esetében nem számít, hogy közelít a tél vagy tombol a nyár, hiszen a háromrétegű, 44 mm vastagságú, kiváló minőségű alapanyagokból.
készülő hőszigetelő üvegszer kezetnek köszönhetően mindig biztosított a megfelelő hőmérséklet otthonában. Kapcsoljon ki és élvezze a termékcsalád által nyújtott biztonságot és nyugalmat!
Szigetelési értékek:
Három rétegű üvegezésnél értendőek, ahol a hőszigetelt üveg 4-18-4-18-4 szerkezetű.
Ug= 0,6 W/m2K ( Üveg hő átbocsájtási tényezője)
Uw=0,78 W/m2K ( Szerkezet hő átbocsájtási tényezője)
Rw=32 dB (-1;5)( Hangszigetelés)
Passzív minimál FA-ALU ablak
A Minimál Passziv Fa - Alu ablaktípusban találkozik a fa melegsége az alumíniumtisztaságával és méltóságával.
Termékcsaládunk ezen tagjánál a mai kor tervezte házak egyenes vonalvezetése, a kocka és téglatest alakú helységek, vonalai jelentkeznek a profilon.
Ajánljuk a profilt olyan passzív házhoz vagy passzív ház közeli kondicókkal ellátott épülethez ahol fontos a stliusjegyek, a vonalak találkozása.
Szigetelési értékek:
Két rétegű üvegezésnél értendőek, ahol a hőszigetelt üveg 4 lowe - 16 - 4 - 16 -4 lowe szerkezetű.
Ug= 0,6 W/m2K ( Üveg hő átbocsájtási tényezője)
Uw= 0,78 W/m2K ( Szerkezet hő átbocsájtási tényezője)
Rw=32 dB (-1;5)( Hangszigetelés)
g= 49% (összenergia áteresztés)
Termoscudo passziv ablak
Innováció, a rugalmasság és az állandó fejlődés eredményeként megszületett, egy optikailag keskeny fa és alumínium ablak együttes passzívházakhoz kifejezetten.
Uw= 0,78 W/m2K
Garantált bevizsgált értékek a PasszivHáz intézetében Darmstadtban, egyedi megjelenés, páratlan forma, külső oldalon minimál keskeny szerkezet és síkbazárodó forma.
Minimál DESIgN bárki számára!
Logikus választás a Termoscudo Passzív Ablak a többi passzív rendszerhez képest a profil vastagság 97,5 mm míg van olyan rendszer ahol ez 130-150 mm közé esik.
Jól megtervezett, átfontolt profil, a csúcstermékek Kedvelőinek!
Mi is a Termoscudo Passzív Ablak?
Egy komplett rendszer, amiben belső oldalon, minimál kialakítású szögletes profil, a középső réteg XPS nevű tömör szigetelőanyag található, amelynek a hőáteresztési tényezője csupán 0,059 W / (m² K). Nagyon kedvező a merevsége és a rugalmassága, és garantált a szakítószilárdsága. A külső oldalon az alumínium vértezés, síkbailleszkedő, síkbazárodó verzióban.
Fő küldetése:
A kortárs design, tiszta szögletes vonalak, letisztult formák, a koncepciók extrém hőszigetelési teljesítményei a főbb jellemzői a Jankó Ablak Passzív rendszerének.
Válaszható Színek
Színek tekintetében a Ral kártya színei választhatóak, de igény alapján fényes; félfényes; matt színek állnak a rendelkezésünkre. Megtalálhatók a színek között egyedinek mondható inox hatású alumíniumok, és az oxypulver prémium felületek.
Tulajdonságok:
- Design és életstílus
- Top – értékek, top üvegezés
- Keskeny keret optika
- Beépítési mélység 97,5 mm
- Külső oldalon SÍKBAZÁRODÓ
- 4 x Gumitömítés
Passzív ház ablak előnyei:
- nagyon kedvező hőszigetelési értékek
- gyorsan megtérülő befektetés a hosszú fűtési időszak végett kisebb fűtés számlák
- megnövelt komfort a használójának
- könnyű fenntarthatóság
- nincs páralecsapódás, nem szükséges az ablak alá fűtőtestet helyezni
- speciális és mégis fokozottan stabil termék
- tok / szárny vastagság 97,5 mm / 114 mm
